Membuat Ishikawa Diagram dengan R
posted to SixSigma on 23 March 2017
Ketika melakukan sebuah improvement salah satu tools yang kita gunakan adalah Diagram Ishikawa, diagram ini merupakan salah satu dari 7 Basic Quality Tools yang digunakan untuk menemukan akar permasalahan. Untuk membuat diagram Ishikawa, kita perlu menentukan Root Cause Category antara lain
| 6M | 8P | 5S |
|---|---|---|
| Machine | Product | Surroundings |
| Method | Price | Suppliers |
| Material | Place | Systems |
| Man Power | Promotions | Skills |
| Measurement | People | Safety |
| Mother Nature | Process | |
| Physical Evidence | ||
| Productivity and Quality |
Selain kategori diatas kita dapat menggunakan kategori lain yang dianggap mampu untuk membantu mengatur gagasan yang muncul.
Untuk membuat Diagram Ishikawa menggunakan R diperlukan paket
qcc, pastikan sudah terpasang pada system anda.
Dengan menggunakan fungsi cause.and.effect() kita dapat membuat Diagram Ishikawa dengan menggunakan list, berikut adalah contoh pembuatan Diagram Ishikawa
library(qcc) # load library qcc
cause.and.effect(
cause = list( # cause list
Man = c( "Produktivitas Rendah", "Efektivitas Rendah" ), # category list
Method = c( "Tidak ada standar baku"),
Machine = c( "Tingginya waktu perbaikan" ),
Material = c( "Tidak tersedianya material khusus" )
),
effect = "TAT Unit Underground",
title = "Diagram Ishikawa - TAT Unit Underground"
)

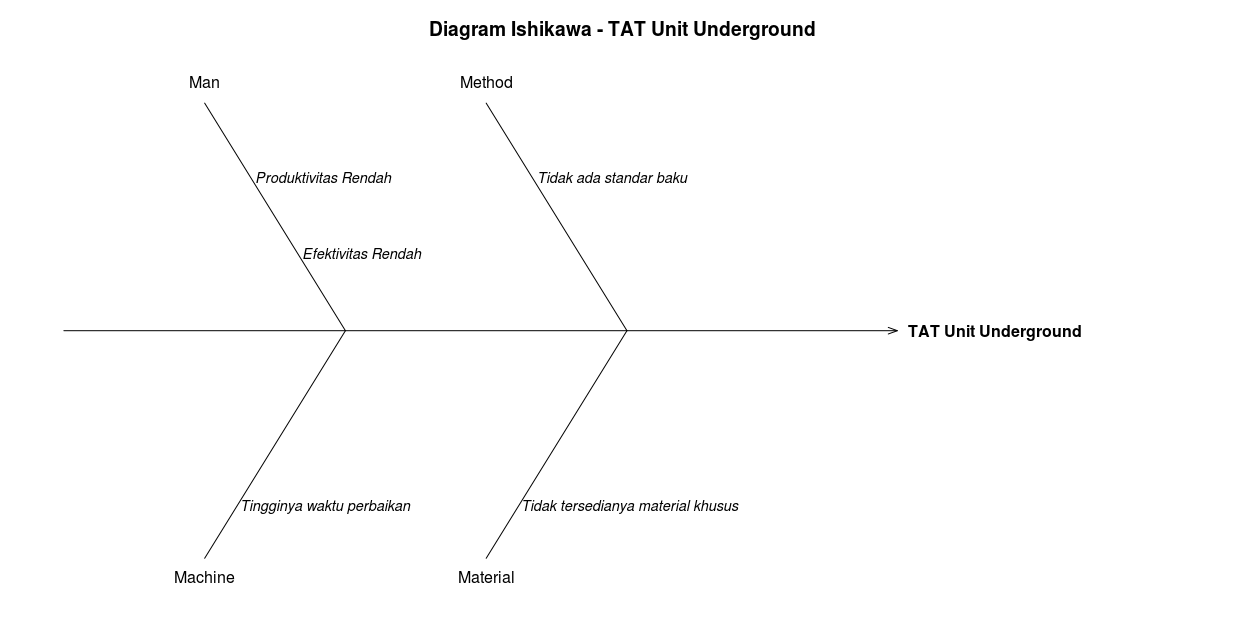

Potongan kode diatas akan menghasilkan diagram sebagai berikut
